Magnete plastico in neodimio 6 poli skewed 36° per settore ventilazione

Per un’importante azienda del settore ventilazione abbiamo sviluppato un nuovo motore in classe di efficienza A+++.

Le richieste del nostro cliente erano molto rigide: realizzare un motore più compatto a rotore esterno, assenza di cogging, rotore bilanciato ed infine, raggiungere la classe di efficienza A+++.

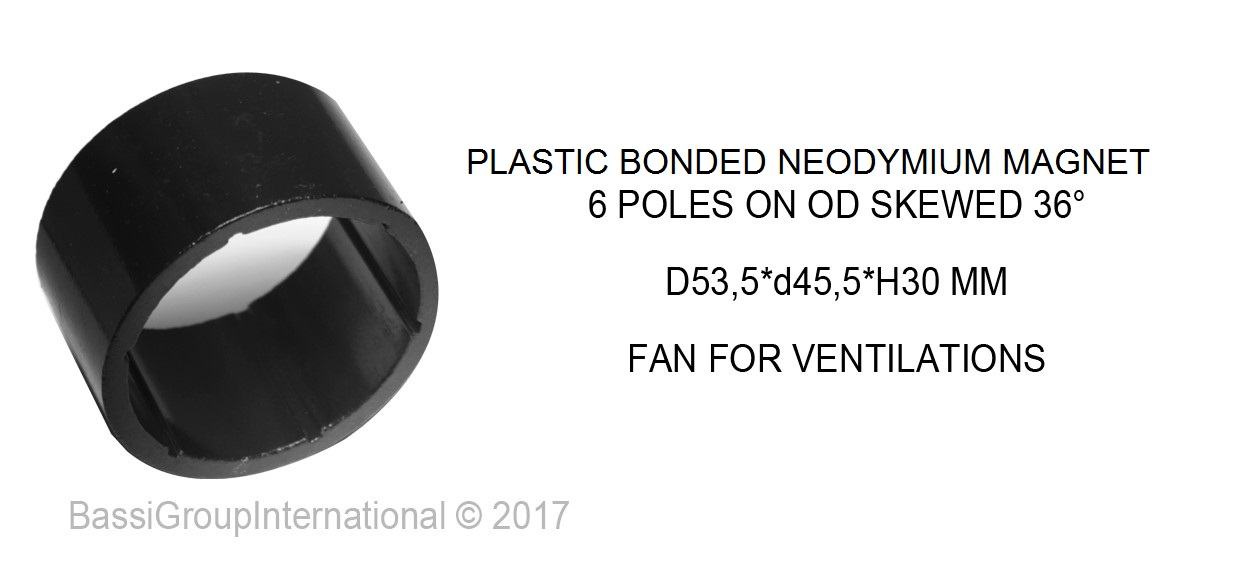

Abbiamo realizzato un magnete plastico in neodimio anisotropo di diametro esterno 53.5 mm, diametro interno 45.5 mm, altezza 30 mm.  L’anello, magnetizzato 6 poli su OD inclinati di 36°, è stato realizzato con la tecnologia BONDED HOT PRESSED TOP QUALITY grado BM35T. (Br 12000-12800 Gauss / Hcb 880-950 KA/m / Hcj 1440-1760 KA/m / BH (max) 265-295 KJ/M3).

Per evitare l’anti-rotazione del magnete sul rotore, sono state aggiunte sei scanalature che allineano in maniera modulare l’anello magnetico sul rotore, oltre ad identificare i poli.

Le performance del nostro magnete hanno migliorato l’efficienza del motore al 90%.
